Связь на карьере и промплощадке в Павлодарской области: рации в технику, людям и в диспетчерскую
На угольном разрезе, в карьере и на промплощадке завода связь нужна сразу нескольким группам: водителям самосвалов и машинистам экскаваторов, мастерам и бригадам на ногах, диспетчеру. Расстояния большие, рельеф меняется, в цехах сигнал гасят бетон и металл. Ниже — как собрать такую сеть из того, что есть у нас на складе: какие рации в технику, какие людям, что поставить в диспетчерской и когда нужен ретранслятор.
Из чего состоит сеть
| кто | что ставить | склад |
|---|---|---|
| самосвалы, экскаваторы, служебные машины | возимая Motorola GM340 (аналог) или DM2600 (цифра и аналог) | GM340: VHF 50, UHF 30; DM2600: 6 |
| мастера, бригады, охрана | носимая Motorola GP340 VHF | 2 |
| диспетчер | возимая рация на столе, блок питания от 220 В, базовая антенна на мачте | ДМ-Р23: 3; BC-100: 1 |
| высокая точка: борт, отвал, вышка | ретранслятор Motorola DR3000 — когда рации не достают друг до друга | 1 |
| руководители и службы | возимая Motorola DM4401 с GPS и сообщениями | 1 |
VHF или UHF
- карьер, разрез, открытая степь — VHF 136–174 МГц: на открытой местности волна уходит дальше;
- цеха, склады, застроенная промплощадка — UHF 403–470 МГц: сигнал лучше проходит среди бетона и металлоконструкций;
- главное правило: все рации одной сети — в одном диапазоне. Если на предприятии уже работают носимые рации, возимые берут в их диапазоне. GM340 на складе есть в обоих исполнениях.

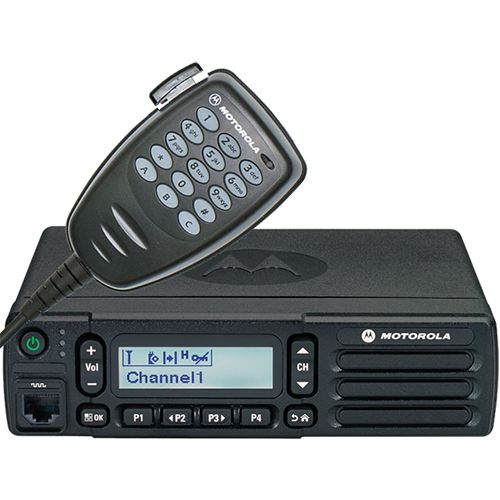

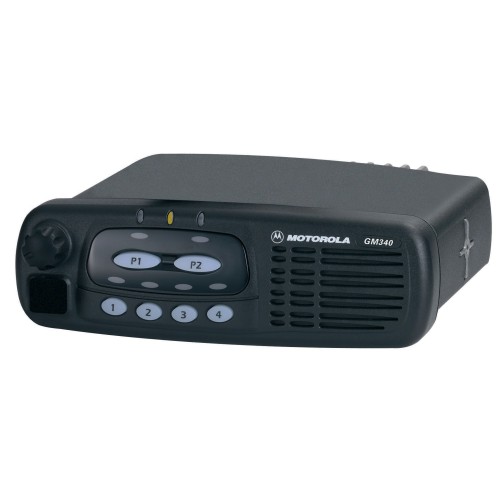

Рации в технику: GM340 или DM2600
| Motorola GM340 | Motorola DM2600 | |
|---|---|---|
| режим | аналоговый | цифровой MOTOTRBO и аналоговый |
| каналы, мощность | 6 каналов, 25 Вт | 160 каналов, 25 Вт, VHF 136–174 МГц |
| полезное на объекте | экстренная сигнализация, «одинокий работник», сжатие речи X-Pand и шумоподавление — разборчиво в шумной кабине; простая панель без дисплея | буквенно-цифровой дисплей, базовое шифрование, приоритетное прерывание передачи, Capacity Plus — одна система на сотни абонентов |
| когда брать | вся сеть аналоговая, нужна простая и прочная рация | предприятие переходит на цифру постепенно: DM2600 говорит и с новыми цифровыми, и со старыми аналоговыми |
GM340 снята Motorola с производства, но на складе есть 80 штук. Подробно — DM2600 и старшая DM4401 (GPS/ГЛОНАСС, Bluetooth, Wi-Fi, текстовые сообщения).
Питание в технике и в диспетчерской
- возимые рации питаются от 13,2–13,8 В, а бортсеть большегрузной техники обычно 24 В. Между ними ставят преобразователь VEGA PS-620: вход 19–30 В, выход 13,8 В, ток 17 А длительно и 20 А кратковременно, защита от короткого замыкания, перегрузки и превышения напряжения, кабели для рации в комплекте; 2 шт.;
- в диспетчерской от сети 220 В — блок питания ДМ-Р23: работает и от 220 В, и от 24 В, выход 13,8 В, ток до 23 А; подробно — «Блоки питания 13,8 В: ДМ-Р23 и ДМ-Р2-24»;
- кабель питания HKN4137 (3 м, предохранитель 15 А) — для DM2600 и DM4401; на складе 20 шт.
Антенны и защита от молнии

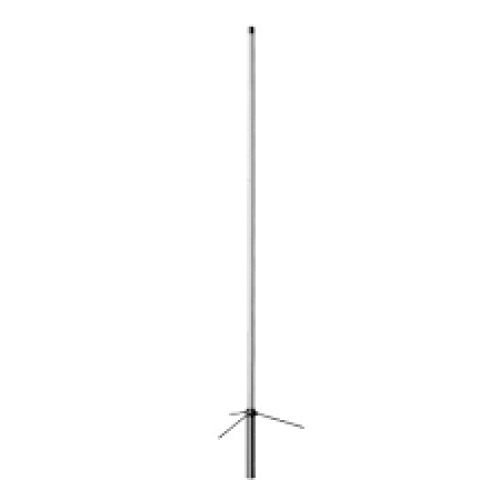

- диспетчерская, мачта — базовая BC-100: 134–174 МГц, стеклопластиковый штырь 1,7 м, усиление 3,8 дБи, до 200 Вт, крепление на мачту в комплекте. Чем выше антенна, тем дальше связь;

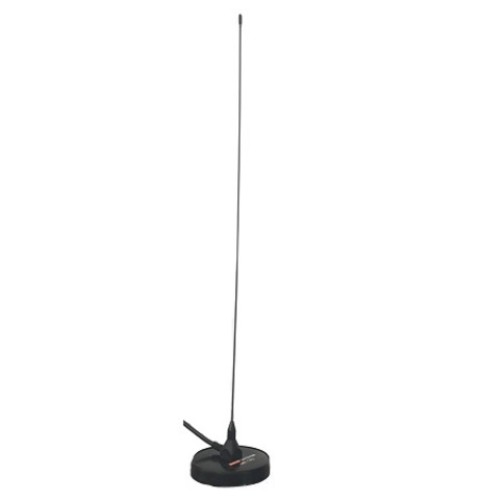

- машина — Racio MR-14U на магнитном основании 95 мм, 136–500 МГц, кабель RG-58 4,5 м: ставится без сверления; 2 шт.;

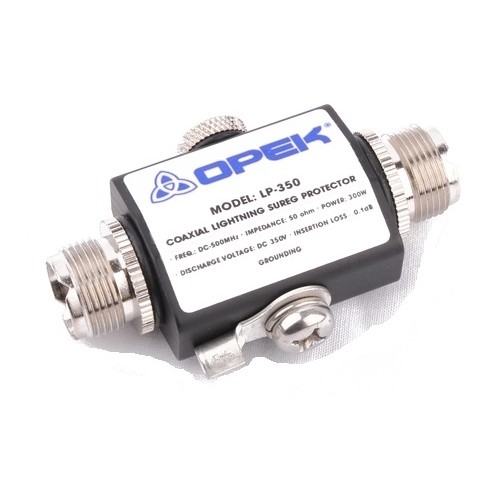

- в разрыв кабеля от мачты — грозоразрядник OPEK LP-350: до 500 МГц, до 300 Вт, разъёмы UHF; в степи высокая антенна — первая цель для молнии; 6 шт.
Когда нужен ретранслятор
Если рации в забое не слышат диспетчерскую из-за борта карьера или отвала, а площадка растянута на километры, ставят ретранслятор на высокой точке. Motorola DR3000: VHF 136–174 МГц, 1–40 Вт, аналоговый и цифровой режим, в цифре — два речевых канала на одной частоте, встроенный блок питания и вход для резервного. Для него нужны пара частот, антенна на высоте и фильтр — их подбираем под ваши частоты. Подробно — «Ретранслятор Motorola DR3000».
Носимые рации для людей

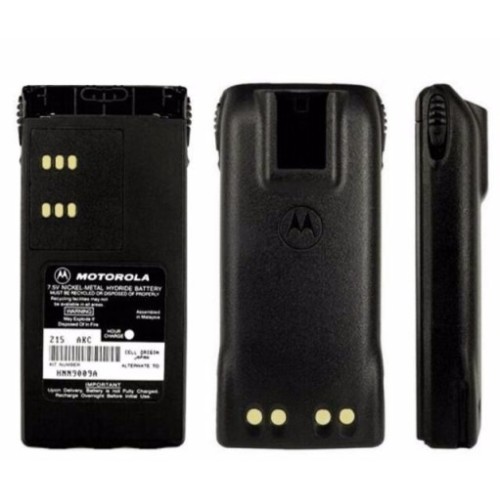

Motorola GP340 VHF: 16 каналов, экстренный вызов оранжевой кнопкой, «одинокий работник» — рация поднимает тревогу, если человек не ответил на контрольный запрос; работает напрямую и через ретранслятор; рабочая температура −25…+55 °C. На смену длиннее одного заряда — аккумулятор HNN9009 (Ni-MH 1 900 мА·ч, до 14 часов). Подробно — GP340 и аккумуляторы и гарнитуры Motorola.
Особые случаи
- взрывоопасные зоны (склады ГСМ, газовые участки, нефтехимия) — обычные рации туда нельзя, нужна взрывозащищённая: см. «Взрывозащищённая рация на нефтегазовом объекте»;
- на предприятии уже работает TETRA — к сети подключаются только TETRA-терминалы: MTP6550 и MTM5200;
- удалённая насосная, подстанция, датчики — не голос, а данные: радиомодем Integra-TR.
Что прислать для подбора
- объект: карьер, разрез, завод; размеры площадки или длина трассы, рельеф;
- сколько абонентов: техника, люди, диспетчерская;
- какие рации уже работают — модели, диапазон, аналог или цифра;
- выданные частоты, если есть; напряжение бортсети техники.
