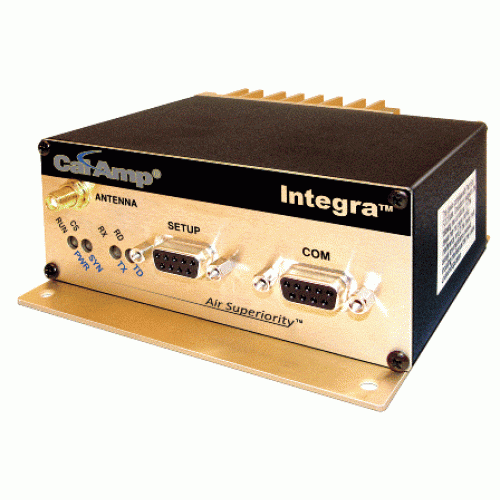

Радиомодем Integra-TR: сбор данных и управление удалёнными объектами по радио
Когда нужно собирать показания и управлять оборудованием на удалённых объектах — скважинах, насосных станциях, подстанциях, резервуарах, — а проводной и сотовой связи там нет или ей не доверяют, данные гонят по своему радиоканалу. Для этого служит радиомодем: он подключается к контроллеру или компьютеру и передаёт данные по радио так, будто это кабель. Ниже — что умеет радиомодем Integra-TR (у нас на складе 5 штук, исполнение 150–174 МГц) и что прислать для подбора.
Как работает Integra-TR
Integra-TR — асинхронный «прозрачный» радиомодем: данные от контроллера, терминала или компьютера по RS-232 уходят в радиоканал в той же последовательности, без искажений и дополнительной обработки, а после передачи модем отсекает «звон» в канале. Поэтому он работает с внешним протоколом обмена и поддерживает практически все основные промышленные протоколы — менять программу контроллера не нужно.
Характеристики по карточке
| параметр | значение |
|---|---|
| диапазон частот | ОВЧ 132–174 МГц (на складе — 150–174 МГц, 242-4018-630); есть исполнение УВЧ 380–512 МГц |
| скорость обмена | 19 200, 9 600 или 4 800 бит/с |
| шаг сетки частот | 25; 12,5; 6,25 кГц |
| режим работы | симплекс или полудуплекс |
| мощность передатчика | настраивается, 1–5 Вт (при 13,6 В) |
| чувствительность приёмника | 0,35 мкВ при сигнал/шум 12 дБ |
| избирательность | 75 дБ для 25 кГц; 65 дБ для 12,5 кГц |
| питание | 10–16 В постоянного тока; ток при передаче 2 600 мА, при приёме 125 мА, в режиме сбережения 15 мА (при 13,3 В) |
| рабочая температура | от −30 до +60 °C |
| размеры, масса | 12,1 × 11,4 × 5,6 см; 680 г в упаковке |
| порты | два последовательных: для данных и для настройки |
| монтаж | на DIN-рейку |
Что важно на удалённом объекте
- Экономия питания. Три режима: ожидание (sleep), экономичный (suspend) и изменяемая выходная мощность. В первых двух — не более 15 мА; из ожидания в рабочий режим модем выходит не дольше чем за 100 мс без потери данных и сам с заданной периодичностью проверяет канал. Это для объектов на аккумуляторах и солнечных панелях.
- Удалённая диагностика. В реальном времени видно наличие питания, температуру, напряжение, мощность сигнала и подключение антенны — не нужно ехать на объект, чтобы понять, что случилось.
- Управление потоком. Режим DOX — передача начинается сама с приходом данных на порт, без сигналов RTS/CTS; при необходимости — управление по RTS/CTS, если терминал отдаёт данные быстрее, чем идёт радиоканал.
- Ретранслятор. Из двух радиомодемов собирается ретранслятор — чтобы дотянуть сеть до дальнего объекта.
- Непрерывная передача. Исполнение Integra-TR/F с принудительным охлаждением работает со 100 % циклом передачи.
Рабочие частоты для сети оформляются заранее, как и для раций; модемы настраиваются под выданные частоты.

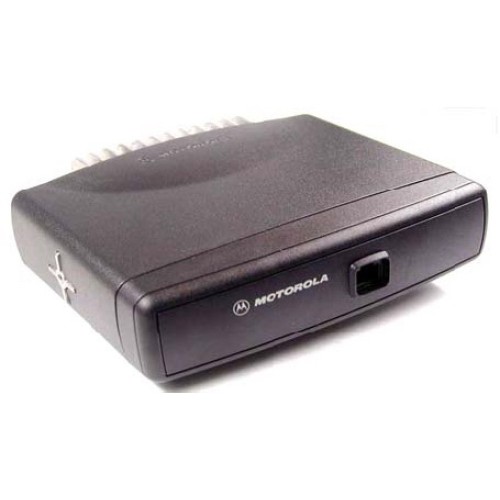

Рация вместо модема: Motorola GM DATABOX
Для телеметрии, автоматики и телемеханики на частотах 136–174 МГц есть и другой путь — радиостанция без органов управления. Motorola GM DATABOX — это рация GM340 без передней панели: управление идёт через аксессуарный разъём на задней стенке, к которому подключают контроллер или внешний модем. Мощность 1–25 Вт, сигнализация Select V (SEL5). На складе 2 шт. — с кабелем питания, в коробке, со скобой.
Что прислать для подбора
- сколько объектов и где центр сбора данных, примерные расстояния;
- какой контроллер или счётчик стоит на объекте и по какому протоколу он отдаёт данные;
- как часто нужно опрашивать объекты, нужна ли непрерывная передача;
- питание на объекте: сеть, аккумулятор, солнечная панель;
- выданные частоты, если уже есть.
