Взрывозащищённая рация на нефтегазовом объекте: как читать маркировку 1Ex ib IIA T4 и что выбрать
На нефтебазе, у причала налива, на буровой или на плавучей платформе обычная рация под запретом: в опасной зоне разрешена только техника с маркировкой взрывозащиты. Ниже — как читать эту маркировку на примере Entel HT844, чем она отличается от обычной морской HT644 и что уточнить у проектировщика объекта до заказа.
Где без взрывозащиты нельзя
Опасные зоны на объекте задаёт проект: там, где возможно появление взрывоопасной смеси газа или паров с воздухом, помещение или площадка относится к зоне 0, 1 или 2 — по тому, как часто и как долго такая смесь присутствует. Радиостанция, как и любой электроприбор, попадает туда только с подтверждённым уровнем защиты, который не ниже требований зоны. Решение «нужна ли Ex-рация на этом посту» принимает не продавец и не пользователь, а классификация зон в проекте объекта — её и нужно спросить в первую очередь.
Как читать маркировку: 1Ex ib IIA T4 X

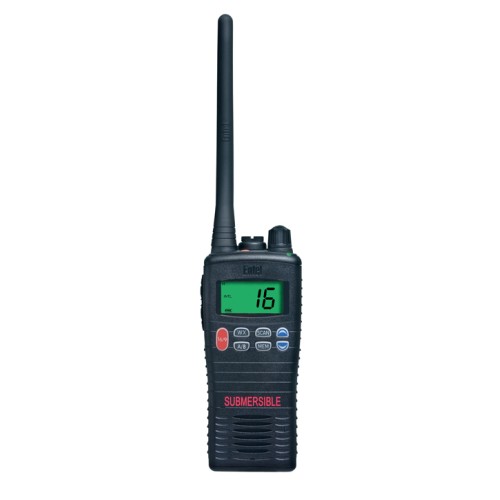

У Entel HT844 в карточке указана маркировка взрывозащиты 1Ex ib IIA T4 X. Разбираем по частям:
| знак | что означает |
|---|---|
| 1Ex | уровень «взрывобезопасное оборудование» — допускается в зоне 1 и зоне 2; в зону 0 нужен уровень 0Ex (искробезопасная цепь ia); уровень 2Ex — только зона 2 |
| ib | вид защиты — искробезопасная электрическая цепь уровня b: энергия в цепях ограничена так, что искра или нагрев не воспламеняют смесь при одном повреждении |
| IIA | группа газовой среды — пропан и вещества с близкими свойствами; для сред групп IIB и IIC (например, водород) эта маркировка не подходит |
| T4 | температурный класс — поверхность прибора не нагревается выше 135 °C |
| X | есть особые условия безопасного применения — они перечислены в паспорте изделия и обязательны к прочтению |
Практический вывод: HT844 закрывает зоны 1 и 2 в средах группы IIA. Если в проекте стоит группа IIB/IIC или зона 0 — это другой аппарат, и подбирать его нужно отдельно.
Что важнее маркировки в работе
Маркировка — пропуск в зону. Дальше рацией пользуются каждый день, и по карточке HT844 важно вот что:
- Диапазон 156–163,275 МГц — морские каналы, набор INT, USA и CAN: подходит для связи судно — причал и судно — судно, а не для сухопутных сетей предприятия.
- Мощность 4 Вт / 1 Вт, переключается: у причала и на палубе хватает 1 Вт, и батарея живёт дольше.
- Батарея Li-Ion 1800 мА·ч: до 19 часов на 1 Вт и до 15 часов на 4 Вт при цикле 5:5:90 — смена перекрывается с запасом.
- IP68 — рация погружаемая; MIL-STD-810 C/D/E/F — испытана на удары, вибрацию и перепады.
- Рабочая температура −20…+55 °C; зимой на открытом причале это предел, ниже которого аппарат держат под курткой.
- Корпус 59,5 × 130 × 37 мм, 277 г, ЖК-дисплей и 7 кнопок — работать можно в перчатках; есть VOX (передача голосом) через соответствующую гарнитуру.

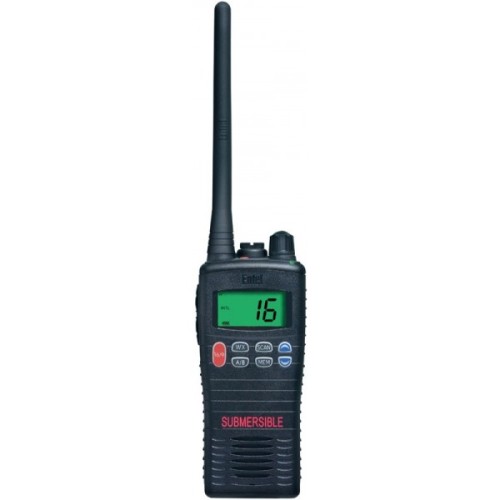

HT644: тот же корпус без взрывозащиты
Для персонала, который в опасную зону не заходит — диспетчерская, склад, обычные причалы — в каталоге есть Entel HT644: тот же диапазон 156–163,275 МГц, тот же корпус 59,5 × 130 × 37 мм и 277 г, та же батарея 1800 мА·ч, мощность 5 Вт / 1 Вт. Парк из двух моделей удобен тем, что у людей одинаковые аппараты в руках, а Ex-версии выдаются только тем постам, где они обязательны. Совместимость аккумуляторов и зарядных устройств между моделями уточняйте по паспорту — в карточках это не оговорено.
Если на объекте сеть TETRA

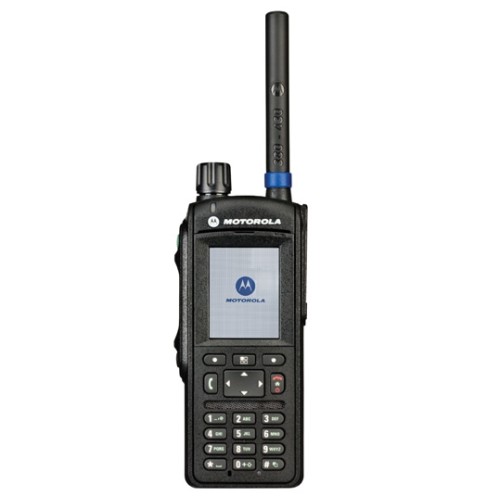

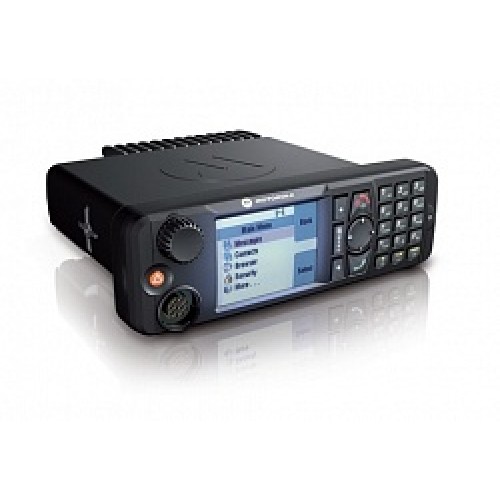

На крупных промыслах и в портах связь часто строится на TETRA. В каталоге есть носимая Motorola MTP6550 и возимая MTM5200 диапазона 350–470 МГц. Важно: в их карточках маркировки взрывозащиты нет — в опасные зоны они не выдаются, а работают у тех, кто находится вне зон. Для опасных зон в сети TETRA нужны отдельные Ex-исполнения, их подбираем по запросу.
Что уточнить до заказа
- Класс зоны (0, 1 или 2) и группу газовой среды (IIA, IIB, IIC) по проекту объекта.
- Температурный класс, который требует проект: T4 закрывает большинство нефтяных сред, но проверить нужно.
- Нужен морской диапазон (связь с судами и причалом) или сухопутная сеть предприятия — от этого зависит, HT844 это или другой аппарат.
- Сколько аппаратов идёт в опасную зону, а сколько — нет: вторые дешевле закрыть моделью HT644.
- Какие аксессуары будут в зоне: гарнитуры и зарядные для Ex-рации тоже должны иметь допуск — обычные к ней подключать нельзя.
