Связь с удалённым объектом через сотовую сеть: GSM-модем, антенны для слабого сигнала и GSM-сигнализация
На удалённом объекте — насосной, подстанции, складе, вахтовом посёлке — сотовая сеть часто есть, но слабая: модем теряет связь, SMS о тревоге не доходят. Помогают три вещи: GSM-модем с внешней антенной, правильная антенна, направленная на вышку, и охранный прибор, который сам сообщает о срабатывании. Ниже — что из этого есть у нас на складе.

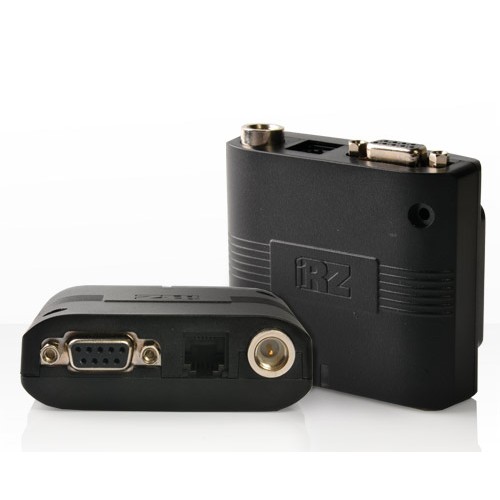

GSM-модем Cinterion MC52iT
- терминал на модуле Cinterion MC52i, интерфейс RS232 — подключается к контроллеру, счётчику или компьютеру;
- передача данных GPRS (класс 10), CSD, SMS; диапазоны 900 и 1800 МГц;
- встроенный стек TCP/IP: TCP-сервер и клиент, UDP, HTTP, FTP, SMTP, POP3; управление AT-командами;
- для работы нужны блок питания 12 В 500 мА, GSM-антенна и кабель RS232 — поставляются отдельно;
- назначение — телеметрия, беспроводной сбор данных, дистанционное наблюдение.
Антенны для слабого сигнала
| антенна | диапазон | усиление | особенности |
|---|---|---|---|

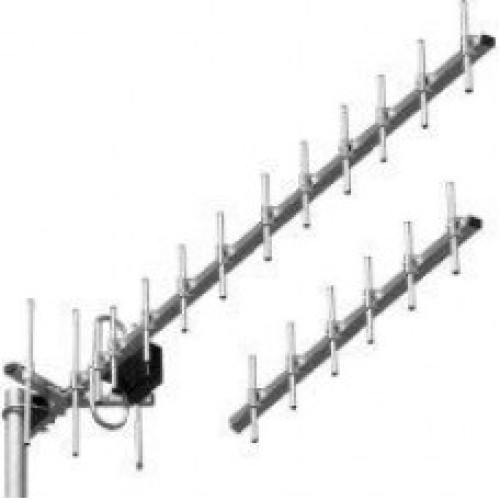

| Locus L030.21 | 824–960 МГц | не менее 17 дБи | направленная, 21 элемент, коэффициент защитного действия не менее 26 дБ, 1,265 кг; для неуверенного приёма дальше 10 км от вышки |
| Locus L030.15 | 824–960 МГц | 16 дБ | направленная, удлинённая — для сложных условий приёма |

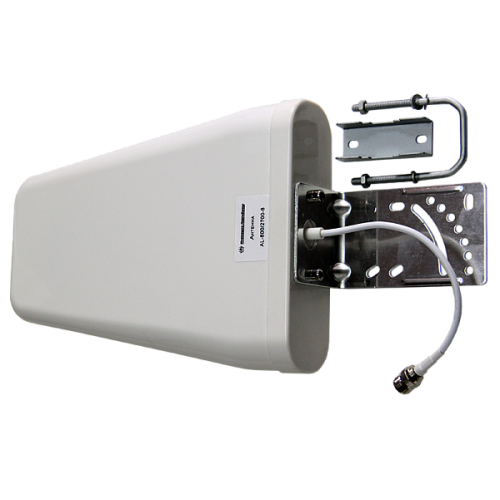

| AL-800/2700-8 | 806–960, 1710–2190, 2500–2700 МГц | 8 дБ | направленная мультидиапазонная — 2G/3G/4G; сектор 55° / 70°; разъём N; 290 × 210 × 63 мм, 0,85 кг; крепление на мачту |
| MiG LTE Panel 2.6-14 | 2500–2700 МГц | 14 дБ | направленная панель для LTE-модема, крепление с регулировкой по углам |
| R12/1900-2170 gold | 1900–2170 МГц | — | стационарная наружная, −40…+60 °C |

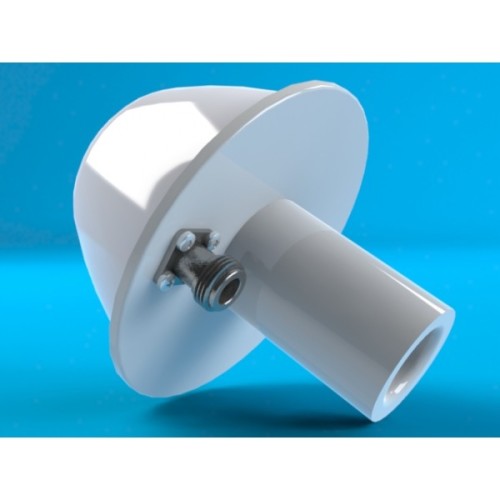

| облучатель MiG offset 3G 2.0-10 | 3G | до 25 дБ | ставится вместо конвертера на офсетную спутниковую тарелку; кабель до модема — до 15 м |

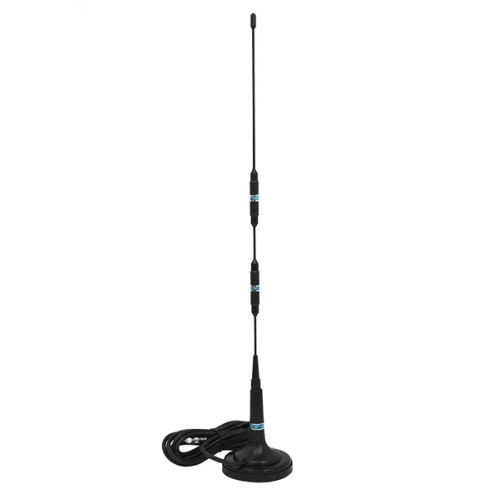

| Antey 901 | 872–960 МГц | 7 дБ | штырь 51 см на магните 75 мм, кабель 2 м, SMA |

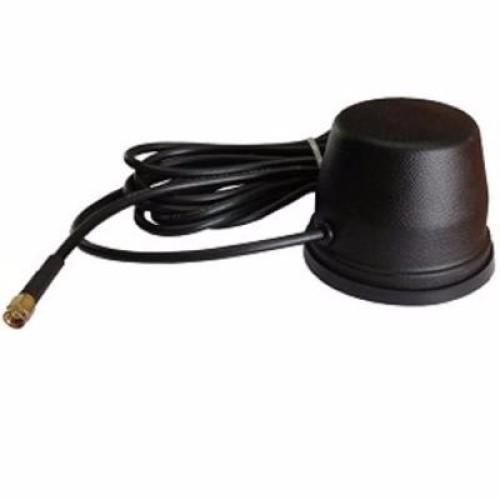

| Триада-МА 997 Sota | 900 / 1800 МГц / 3G | 4,9 дБи | всенаправленная, на магните, кабель RG58 3 м, SMA — для модемов и терминалов |
| Триада-МА 970 Sota | 900 МГц | 5 дБи | всенаправленная, магнит 36 мм, кабель RG58 2 м, FME |
| Триада-950 | 900 / 1800 МГц / 3G | 2 / 0 дБи | на стекло, кабель 1,5 м, SMA |
Для выноса антенны на мачту — кабельная сборка RG-58 10 м (N — SMA); затухание на 1 800 МГц около 5,3 дБ, поэтому кабель держат как можно короче.
Охрана объекта с оповещением по SMS

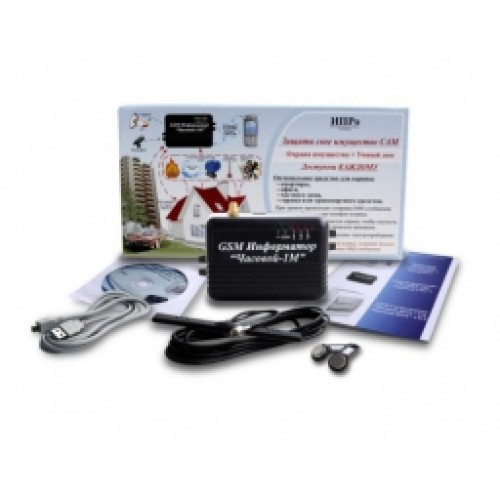

- GSM-сигнализация «Часовой-1М» — прибор приёмно-контрольный с GSM-передатчиком: 3 проводных шлейфа, 2 выхода, оповещение SMS и дозвоном на 5 номеров, до 7 ключей Touch Memory, постановка на охрану и управление по SMS, вход для микрофона, настройка с компьютера; питание 8–15 В, 50 мА; −30…+60 °C.

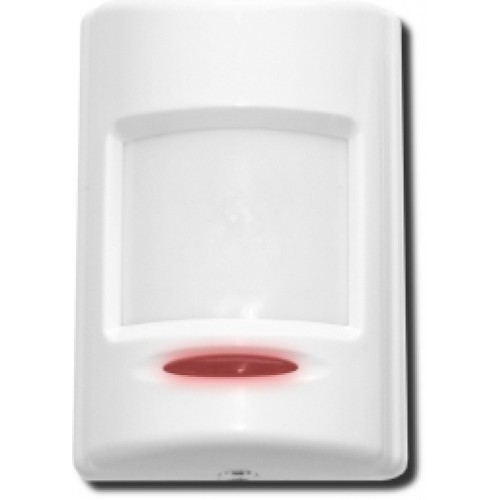

- Извещатель COLT PI — объёмный инфракрасный датчик движения: зона 10 м, 90°, 78 зон; отличает человека от животного до 27 кг; кронштейн в комплекте. 2 шт.
- Термодатчик RTD-03 — для GSM-контроллеров CCU825 / CCU422: −40…+120 °C, точность 0,5 °C, кабель 2 м; корпус негерметичный — во влажных помещениях рабочую часть герметизируют. 3 шт.
- АПВС-3М «Тахион» — передача видеосигнала камеры по свободной витой паре (в том числе по старой телефонной линии) на расстояние до 500 м с подавлением наводок. 3 комплекта.
Что прислать для подбора
- что нужно передавать: данные контроллера, SMS о тревоге, интернет для камеры;
- оператор и какой сигнал на объекте (2G, 3G, 4G), примерное расстояние до вышки;
- куда можно поставить антенну и какой длины нужен кабель.
Запрос: office@inelectro.kz или +7 701 466 02 23 (мессенджер). Цена в тенге — в карточке каждой модели; срок поставки и итоговую сумму подтверждаем в ответе. Инэлектро, Павлодар — поставка по Казахстану, счёт и документы для юрлиц.
