Радар и спутниковый компас для судна: JRC JMA-3300, JRC JLR-21 и NSR NGC-3000
Радар на мостике показывает цели вокруг судна, но без данных о курсе картинка «плывёт» вместе с носом, а наложить на неё цели АИС и сопровождать их нельзя. Поэтому радар почти всегда заказывают вместе с датчиком курса. Ниже — что умеет радар JRC JMA-3300, чем отличаются два спутниковых компаса со склада, JRC JLR-21 и NSR NGC-3000, и что прислать нам для подбора.
Зачем радару спутниковый компас
Спутниковый компас определяет направление носа судна по сигналам спутников, принятым на разнесённые антенны, и передаёт курс на другие приборы мостика. Для радара это значит: изображение ориентировано по курсу, цели АИС ложатся на своё место, сопровождение целей (MARPA) работает правильно. В отличие от магнитного компаса, спутниковому не мешает железо корпуса, а по сравнению с гирокомпасом он проще в установке и обслуживании.
Радар JRC JMA-3300
- ЖК-дисплей 10,4″ со светодиодной подсветкой яркостью до 1000 кд/м²; между защитным стеклом и экраном — прозрачный наполнитель: картинка читается на солнце, стекло меньше запотевает.
- Цифровая обработка сигнала на собственном процессоре JRC System-on-Chip.
- До 50 целей АИС на экране и сопровождение 10 целей MARPA+ (автоматический и ручной захват), функция DirecTrak на основе данных АИС.
- Поворотный переключатель и клавиши прямого доступа к усилению, подавлению помех от волн и от дождя (GAIN, SEA, RAIN), 4 программируемые клавиши под экраном, полупрозрачные всплывающие меню — настройка без потери изображения.
- USB-порт на передней панели — для обновления программного обеспечения.
- В комплекте: дисплей, сканер, кабели, запасные части, руководства по эксплуатации и установке; документы РРР / РМРС. Линейка JMA-3300 одобрена Российским морским регистром судоходства.
В линейке несколько исполнений — JMA-3314/3334, JMA-3316/3336, JMA-3340, JMA-3355; точное исполнение и комплект согласуем в ответе на запрос.

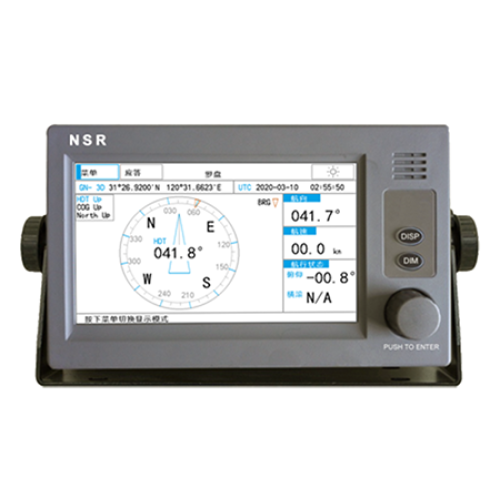

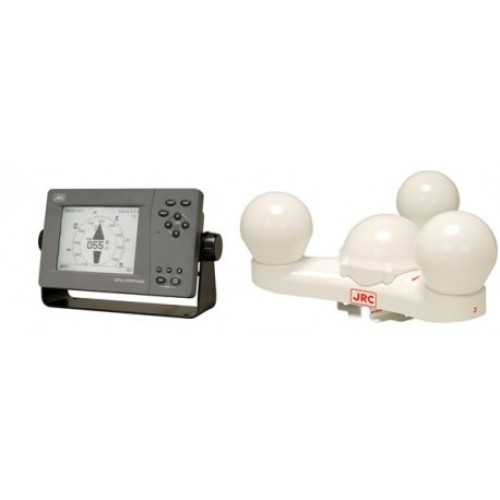

JRC JLR-21 или NSR NGC-3000
| JRC JLR-21 | NSR NGC-3000 | |
|---|---|---|
| спутниковые системы | GPS | GPS, ГЛОНАСС, BeiDou, Galileo |
| точность курса | до 0,5° | в карточке не указана — уточняйте |
| дисплей | 5,7″, монохромный, высококонтрастный | 7″, цветной, сенсорный |
| что показывает и передаёт | компасная роза, NAV, ROT, статус GPS, графики курса в реальном времени | курс, SOG, COG, ROT; несколько режимов отображения |
| состав | антенна, процессор, дисплей | процессорный блок NGC-3000P, дисплей NGC-3000D, антенный блок NGA300 (2 антенны) с креплением, антенный кабель 20 м |
| особенности | купол антенны не проседает под снегом; связка с радарами JRC | рабочие температуры −40…+55 °C, питание 24 В постоянного тока |
| документы | сертификаты РМРС / РКО — в комплекте поставки | |
Как выбрать. К радару JRC JMA-3300 естественная пара — JLR-21 того же производителя. NGC-3000 берут, когда важен приём нескольких спутниковых систем и нужен цветной сенсорный экран, или когда на мостике уже стоит оборудование NSR (АИС, эхолот). Если на судне есть гирокомпас или другой датчик курса, пришлите его модель — проверим, можно ли подключить радар к нему.
Что прислать для подбора
- тип судна и район плавания (Каспий, реки), класс и регистр;
- напряжение бортовой сети;
- что уже стоит на мостике: АИС, приёмник GPS, эхолот, электронная карта — модели;
- где можно поставить антенну радара и антенны компаса (высота мачты, свободная площадка).
