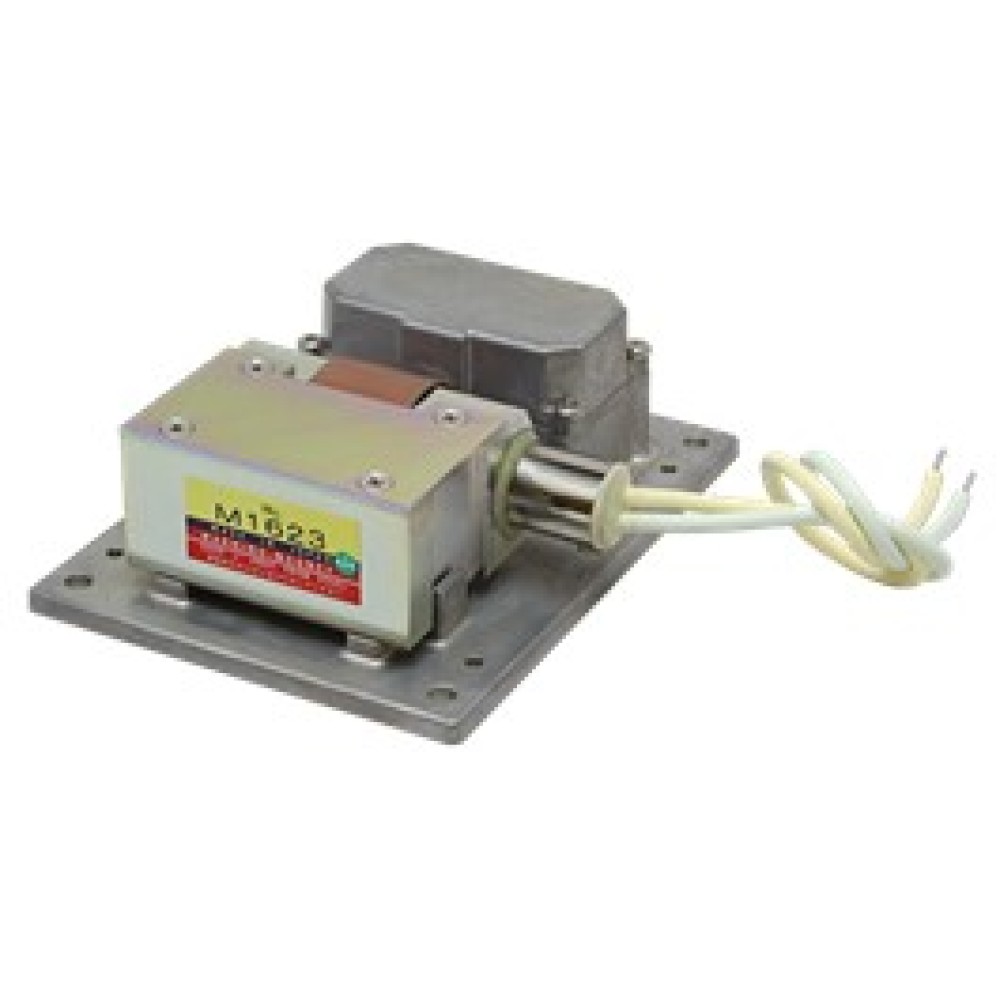

M1623

Представляем вашему вниманию модель M1623.

M1623 разработан для магнетрона радиолокационной системы S-диапазона. Спектр каналов связи каналов связи фиксирован, а пиковая мощность составляет 30 кВт. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИПАРАМЕТРЫМИНИМАЛЬНЫЕОСНОВНОЕМАКСИМАЛЬНЫЕЕДИНИЦЫ ИЗМЕРЕНИЯНапряжение нагревателя (примечание 1)5,76,36,9ВТок нагревателя1.11.31.4Время предварительного нагрева180--сПиковое анодное напряжение (примечание 2)7.28.08.5кВПиковая мощность (примечание 2)25-30кВтЧастота (примечание 2)304030433060МГцАБСОЛЮТНЫЕ МАКСИМАЛЬНЫЕ ОЦЕНКИЭти рейтинги не обязательно могут использоваться одновременно, и никакие индивидуальные рейтинги не должны быть превышены. ПАРАМЕТРЫМИНИМАЛЬНЫЕМАКСИМАЛЬНЫЕЕДИНИЦЫ ИЗМЕРЕНИЯПиковый анодный ток6,012,0АПиковая потребляемая мощность анода-100кВтРабочий цикл-0,001-Длительность импульса0,071.0мксСкорость нарастания импульса напряжения-130кВт/мксТемпература анода-120℃КСВН на выходном соединителе-1,5 : 1-Примечания 1. Измеренный при напряжении нагревателя 6,3 В и отсутствии входной мощности анода, пределы тока нагревателя составляют минимум 1,1 А, максимум 1,4 А. При средней мощности входного импульса более 25 Вт напряжение нагревателя должно быть снижено в течение 3 секунд после подачи высокого напряжения в соответствии со следующим графиком: Средняя входная мощность (Вт)Напряжение нагревателя (В)Менее 256,3От 25 до 625,3От 62 до 1004,5Средняя входная мощность (Pi) ＝ Анодный ток ×анодное напряжение ×Рабочий цикл (Вт)2. Измерено при пиковом анодном токе 8,0А. Чтобы заказать M1623 или уточнить стоимость оборудования, обращайтесь к менеджерам нашего магазина по телефонам, указанным на сайте. Цена, характеристики, внешний вид и комплектация товара могут быть изменены без предварительного
