NED-3010: одна точка измерения или два самостоятельных тракта
При выборе эхолота с двумя каналами важно определить, нужны ли судну две самостоятельные точки измерения или достаточно одной. Количество каналов, рабочих частот и экранов описывает разные стороны системы. NSR NED-3010 позволяет обсуждать такой выбор предметно: изготовитель указывает двухканальную архитектуру, а на схеме системы показывает два преобразователя. Полезно связать эту возможность с задачей судна, прежде чем заказывать дополнительное измерительное оборудование.
Запросить NED-3010
Канал начинается с источника измерения
Эхолот получает сведения о глубине через установленный преобразователь. Если проект предусматривает два места измерения, важно понимать, какой источник относится к каждому показанию. Два канала — возможность рассматривать два измерительных тракта в согласованной конфигурации. Это другой вопрос, чем установка второго экрана для наблюдения уже имеющейся величины на другом рабочем месте.
Например, судовладелец хочет получать сведения от разных участков корпуса. Для обсуждения нужны назначение каждой точки и то, как экипаж должен различать поступающую информацию. Размещение определяют проектом, с учётом судна и документации. Само наличие двух входов в характеристиках не определяет, куда поставить преобразователи и какая конфигурация подходит конкретному судну.
Что дают две раздельные точки
У двух измерительных точек могут быть разные условия работы и разное положение относительно дна. Поэтому полезный результат — не просто получить ещё одну цифру, а сохранить понятную связь показания с его источником. При передаче поста или обсуждении наблюдения со специалистом обозначение точки должно оставаться однозначным. Тогда сотрудники говорят об одном и том же измерении.
Различие показаний рассматривают вместе с геометрией установки, принятой системой отсчёта и состоянием соответствующих трактов. Его нельзя автоматически объявлять описанием уклона всего дна или неисправностью одного датчика. Для покупателя это означает необходимость заранее определить смысл каждого канала. Техническую интерпретацию и настройку выполняют по руководствам конкретного исполнения, а не по общему описанию двухканального эхолота.
| Что требуется судну | Какой вопрос решается | Что важно различить |
|---|---|---|
| Одно предусмотренное место измерения | Получать глубину от согласованной точки | Возможность двух каналов и фактически нужное число трактов |
| Два места измерения по проекту | Получать раздельные сведения от двух источников | Обозначения точек и принадлежность показаний |
| Второе место наблюдения | Показывать данные другому оператору | Дополнительный индикатор и новый источник измерения |
| Выбор частотного исполнения | Согласовать преобразователь с нужным трактом | Частоту, канал и физическое место установки |
Две частоты не равны двум любым датчикам
В материалах NSR для NED-3010 указаны варианты 200 и 50 кГц, а в брошюре rev15.3 перечислены преобразователи NXD-200A и NXD-50A. Эти обозначения полезны для точного обсуждения исполнения. Но число частот в описании не определяет автоматически количество устанавливаемых преобразователей или любую допустимую комбинацию. Требуемый вариант подтверждают для предлагаемого оборудования и проекта.
При сохранении части существующей системы особенно важны полные обозначения установленных компонентов. Просьба добавить «ещё один датчик» оставляет открытым вопрос о его применимости. В то же время покупать второй тракт только потому, что он упомянут в рекламе, необязательно. Сначала формулируют пользу второй точки, затем рассматривают соответствующее исполнение и возможность сохранить действующие части.
Дополнительный индикатор решает другую задачу
Иногда экипажу требуется видеть глубину с другого рабочего места, хотя место измерения остаётся прежним. В этом случае обсуждают представление данных и подходящий принимающий прибор. Само перемещение отображения не создаёт новой точки под корпусом. Поддерживаемые сообщения, соединение и совместимость индикатора подтверждают по документации передающего и принимающего оборудования.
Для NED-3010 изготовитель указывает интерфейсные сообщения IEC 61162-1 и IEC 61162-2. Это основание рассматривать внешние связи, но не обещание передавать любую экранную картину на любой дисплей. Согласуйте, какое именно значение требуется получить на дополнительном посту и как оператор определит его источник. Так можно отделить задачу повторного отображения от задачи второго измерительного тракта.
Покупка под измерительную задачу
Двухканальный эхолот рассматривают как часть измерительной системы судна. Одна или две точки не превращают его в средство обзора всего пространства впереди судна и не заменяют предусмотренные навигационные процедуры. Этот разбор помогает выбрать назначение оборудования; он не предлагает настройки, пороги глубины или действия при судовождении. Требования к установке и документам согласуются для конкретного проекта.
В собственной карточке Инэлектро NED-3010 указан за 3 952 500 ₸. Фактическое исполнение, наличие, состав и срок подтверждаем предложением. Для полной выбранной системы перечислим необходимые части и укажем общую цену; дополнительные преобразователи и работы согласуем отдельно. По изображению дисплея нельзя определить всё содержимое поставки.
При обращении из Павлодара, Актау, Усть-Каменогорска или другого города Казахстана укажите судно, требуемое число точек и задачу каждого рабочего места. Если часть системы сохраняется, приложите её обозначения. Эти сведения позволяют обсудить, нужен ли второй измерительный тракт или достаточно иначе организовать наблюдение уже имеющихся данных.
- Первая предусмотренная точка → свой измерительный тракт
- Вторая предусмотренная точка → отдельный измерительный тракт
- Отображение данных → понятное обозначение источника
- Дополнительный пост → согласованное повторное представление
Смысловая схема выбора. Это не электрическое соединение, не монтажный чертёж и не описание конкретных настроек.
Вопросы перед покупкой
Два канала означают обязательную установку двух преобразователей?
Число трактов определяют задачей и согласованным исполнением. Возможность двух каналов не устанавливает автоматически состав вашей поставки.
Второй индикатор создаёт ещё одну точку измерения?
Нет. Он решает задачу наблюдения данных на другом рабочем месте. Новый источник измерения связан с отдельным предусмотренным проектом трактом.
Можно сразу получить цену полной двухточечной системы?
Да, укажите судно, задачи точек и сохраняемые компоненты. Совместимый состав, дополнительные части, общую стоимость, наличие и срок подтверждаем предложением; работы согласуются отдельно.
NED-3010 в нашем каталоге
NSR NED-3010
3 952 500 ₸ — цена карточки. Точное исполнение, состав, наличие и срок подтверждаем предложением. Для полной выбранной системы укажем общую цену; дополнительные части и работы согласуются отдельно.

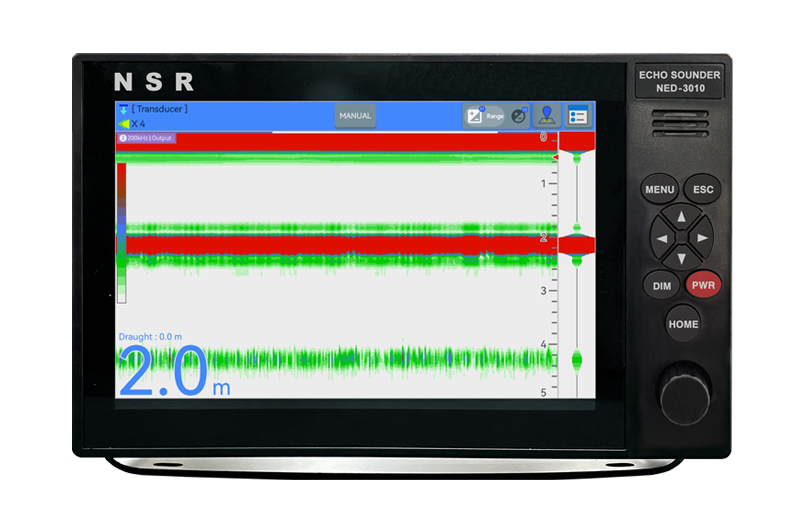

Запросить NED-3010Первичный источник: NSR NED-3010, брошюра rev15.3: два канала, преобразователи и схема системы. Изображение дисплея: официальный каталог NSR. Применимость уточняется для выбранного исполнения.
