Эхолот для судна: промерочный Кристалл-40ВП или навигационный NSR NED-3010
Эхолоты на судне бывают двух назначений. Промерочный меряет глубину точно, до сантиметра, — для промеров фарватера, дноуглубления и работ на реках и водохранилищах. Навигационный стоит на мостике, показывает глубину под килем на ходу и подаёт тревогу на мелководье. Ниже — два эхолота со склада, по одному каждого назначения, и что прислать для подбора.

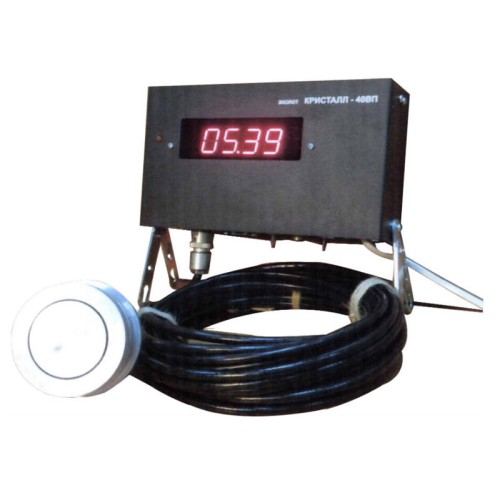

Промерочный Кристалл-40ВП
Цифровой эхолот для внутренних водоёмов: рек, озёр, водохранилищ. Импульс от пьезопреобразователя уходит ко дну, отражается и принимается тем же преобразователем; глубина считается по времени прохода и выводится на четырёхразрядное цифровое табло.
| параметр | значение по карточке |
|---|---|
| измеряемая глубина | от 0,4 до 39,5 м |
| дискретность отсчёта | 0,01 м |
| основная погрешность | ±(0,01 + 0,015·Z) м, Z — измеряемая глубина |
| условия промера | скорость судна до 20 км/ч, качка до 10°, уклон дна до 10° |
| поправка на заглубление преобразователя | 0,00…9,99 м |
| «опасная» глубина | задаётся 0,00…9,99 м, звуковая и световая сигнализация |
| питание | 11–27 В постоянного тока, не более 0,5 А при 12 В |
| центральный прибор | 210 × 140 × 65 мм, до 1,5 кг |
| вывод данных | порт RS232 (новая версия прибора) |
Со склада — с кабелем 20 м, сертификатом РРР (РКО) и поверкой. В комплекте поставки — центральный прибор, пьезопреобразователь с кабелем, руководство по эксплуатации; блок питания — по согласованию.
Навигационный NSR NED-3010
- цветной сенсорный дисплей 10,1″, управление на Android;
- излучатель NXD-200A на 200 кГц, мощность 600 Вт, глубины 0–200 м;
- автоматический выбор глубины, диапазона и усиления; аварийная сигнализация по стандарту BAM;
- технология SDR (программно-определяемая радиосвязь) — высокая точность и стабильность;
- питание 24 В постоянного тока;
- в комплекте: дисплей NED-3010, излучатель NXD-200A с кабелем 15 м, монтажный танк NXT-100, сертификат по форме МС / РКО. Под заказ — комплектации 50 кГц, 50 + 200 кГц, 50 + 50 кГц, 200 + 200 кГц.
Карточка: NSR NED-3010 Навигационный эхолот 10.1″.
Какой нужен
- промеры — глубины на фарватере, у причала, после дноуглубления, на водохранилище: Кристалл-40ВП, до 39,5 м с отсчётом 0,01 м;
- судовождение — глубина под килем на ходу, тревога на мелководье, большие глубины: NSR NED-3010;
- на земснаряде или промерном катере бывает нужен и тот и другой.
Что прислать для подбора
- задача: промеры или навигация, район работ и глубины;
- тип судна и напряжение бортовой сети;
- где встанет преобразователь: борт, днище, забортная штанга;
- нужен ли вывод глубины на компьютер или другие приборы.
